熱電芯片的結構區別與應用場景分析——技術創新與市場應用的深度解析
一、熱電芯片的結構類型與核心區別
熱電芯片（Thermoelectric Chips）通過塞貝克效應實現熱能與電能的直接轉換，其結構設計直接影響性能與應用場景。以下是主要結構類型及其差異分析：

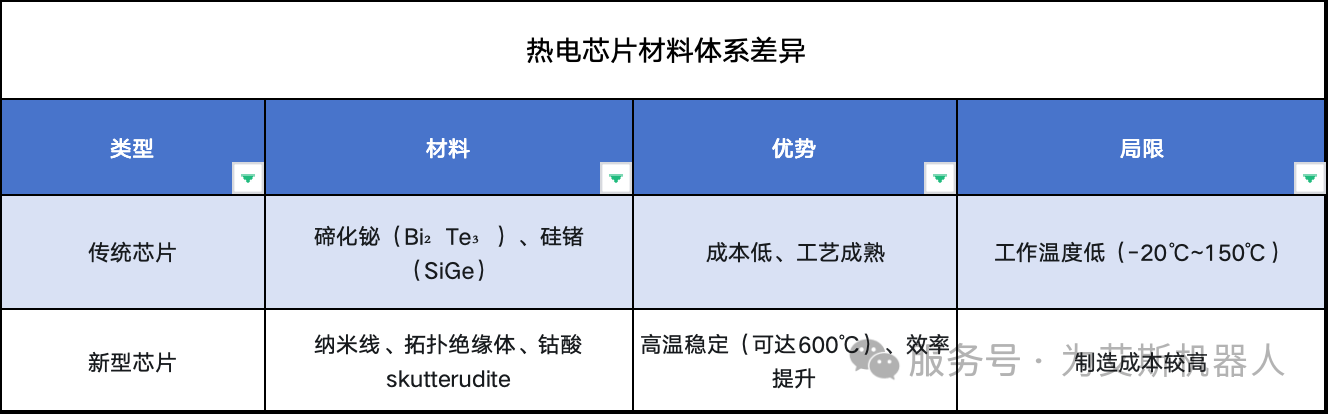

1. 材料體系差異
①傳統半導體材料：
典型材料：Bi?Te?（碲化鉍）、SiGe（硅鍺）等。
結構特點：
P型與N型半導體層交替堆疊，形成PN結陣列。依賴材料的高熱電優值（ZT值，反映轉換效率）。
應用場景局限：
工作溫度范圍窄（通常-20℃~150℃），高溫穩定性差。
②新型復合材料：
典型材料：納米結構材料（如納米線、量子點）、拓?fù)浣^緣體、Skutterudite（鈷酸 skutterudite）。
結構創新：
納米結構通過抑制晶格熱導率提升ZT值（如Bi?Te?納米線的ZT值可達2.5）。拓?fù)浣^緣體利用表面態導電，減少內部熱損耗。
性能優勢：
高溫穩定性（可達600℃），適用于工業廢熱回收。

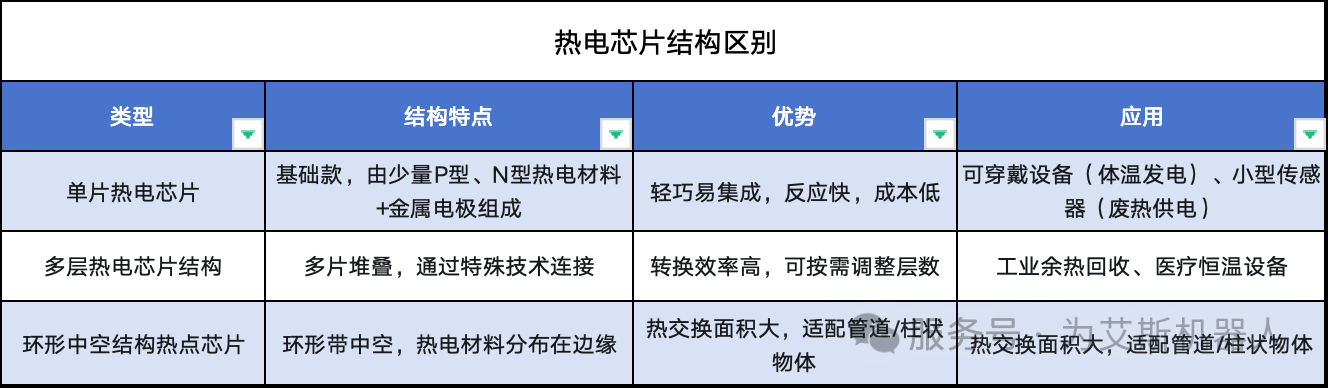

2. 微結構設計差異
①單片熱電芯片
設計：基礎款，由少量P型、N型熱電材料+金屬電極組成。
優勢： 制造工藝成熟，成本較低。適合可穿戴設備（體溫發電）、小型傳感器（廢熱供電）等。
②層疊式結構：
設計：多層半導體薄片與金屬電極交替堆疊，形成熱電偶對。
優勢： 制造工藝成熟，成本較低。適合小功率應用（如電子設備冷卻）。
③集成式三維結構：
設計：通過微加工技術（如3D打印、激光切割）實現立體化熱電單元。
優勢： 提升熱流密度與功率密度，適用于高功率場景（如汽車尾氣發電）?？啥ㄖ苹螤?，適配復雜設備接口。
3. 封裝與散熱設計
傳統封裝：
結構：陶瓷基板+金屬外殼，依賴外部散熱片。
適用場景：低功率、空間寬松環境（如實驗室設備）。
一體化散熱設計：
創新點：
集成熱管或相變材料（PCM）實現高效散熱。采用導熱膠直接接觸熱源，減少熱阻。
適用場景：高熱流密度環境（如數據中心服務器冷卻）。
二、熱電芯片的核心性能參數與應用場景匹配
熱電芯片的結構差異直接決定其在不同場景中的適用性，以下是典型應用領域的匹配分析：
1. 電子設備冷卻
結構需求：
優先選擇層疊式Bi?Te?芯片，因其體積小、響應快。封裝需兼容設備緊湊空間（如筆記本電腦CPU散熱）。
2. 工業廢熱發電
結構需求：
需耐高溫（>400℃）的Skutterudite基材料，配合三維立體結構提升功率。封裝需耐腐蝕，適配高溫環境（如鋼廠余熱回收）。
案例：
通用電氣（GE）在燃?xì)廨啓C(jī)中集成熱電模塊，年回收電能超100萬kWh。
3. 醫療與航天領域
結構需求：
高精度溫控（±0.1℃）需采用納米結構芯片，結合PID控制算法。航天級封裝需抗輻射、輕量化設計（如鈦合金外殼）。
應用示例：
熱電芯片用于太空探測器樣本恒溫存儲（NASA火星探測器應用）。
4. 可穿戴設備與物聯網（IoT）
結構需求：
超薄柔性設計（如石墨烯基熱電薄膜），厚度<1mm。低功耗運行，支持自供電（如智能手表體溫監測模塊）。
創新方向：
與光伏材料結合，實現“熱-光”雙能源供電。
三、市場趨勢與未來發展方向
1.技術突破方向：
材料創新：開發ZT值>3的新型材料（如摻雜稀土元素的方鈷礦）。
結構優化：利用人工智能設計多孔/分級結構，平衡熱電性能與成本。
2.應用場景擴展：
新能源汽車：熱電芯片用于電池?zé)峁芾砼c尾氣余熱回收，提升續航里程。
智能家居：利用人體熱能驅動傳感器，實現零功耗環境監測。
3.政策與市場驅動：
歐盟“地平線2024”計劃撥款2億歐元支持熱電技術產業化。
中國“十四五”能源規劃將熱電轉換效率提升至首要攻關目標。
四、結語
熱電芯片的結構創新與性能優化，正推動其從實驗室走向規?；瘧?yīng)用。未來，隨著材料科學與制造工藝的突破，熱電技術將在節能減排、新能源開發等領域發揮核心作用，成為“雙碳”目標實現的關鍵技術之一。
